BOBİNAJDA ROTOR - STATOR SARIMI VE BAKIMI |
Bobinajda İşlem Basamakları |
1) Motor klemens tablosundaki bağlantılar ve kondansatör bağlantısı sökülür.
|
2) İşaretleme yapıldıktan sonra motor kapaklarına ve gövdesine monte edilmiş
saplamaları veya vidalar çıkartılır. |
| 3) Rotor çıkartılır. |
| 4) Oluk kapatma presbantları veya kavelaları çıkartılır. |
| 5) Bobin sargılarının adımı belirlenir. |
| 6) Tel çapı ölçülür. |
| 7) Sargı vernikleri yumuşatılır. |
| 8) Tüm bobin sargıları kesilir. Oluklarından çıkartılır. |
| 9) Oyuk presbantları çıkartılır ve ölçüleri alınır. |
| 10)Stator oyukları temizlenir. Sarım şeması çıkartılır. |
| 11)Bobin grupları hazırlanır. Bobinler oluklara yerleştirilir. |
| 12)Bobin uçları etiketlenir. Oluk kapatma presbantları takılır. |
| 13)Sarıma şekil verilir. Ekler yapılır. |
| 14)Klemens uçları çıkartılır. Sarımın bandajı yapılır. |
| 15)Bobin sargılarına son şekil verilir ve klemens bağlantıları yapılır. |
|

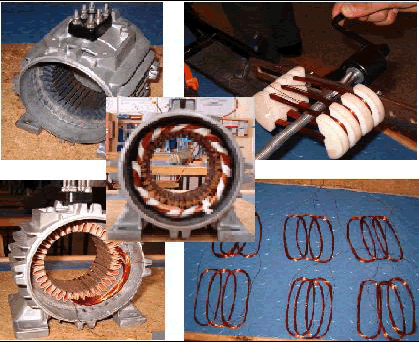

Bobinajcılıkta Rotor Stator Sarımı |
|
|
Stator |
Rotor |
|
|
Kapak vidalarının sökülmesi |
Rotorun çıkarılması |
|
|
Statorde sökülmeye hazır bobin sargıları |
Yalıtılmış stator |
|
|
Bobinlerin çıkrıkla sarılması |
Sarılmış bobin grubu |
|

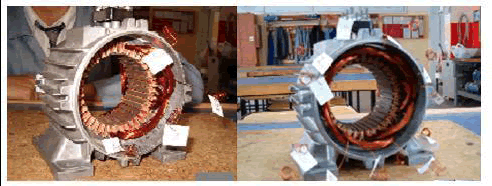

Bobinlerin statore yerleştirilmesi ve uçlarının etiketlenmesi |
|
|
Bobinlerin aralarının yalıtılması |
Bobin sargılarının tiretlenmesi |
|
|
Sarımı bitirilmiş motor |

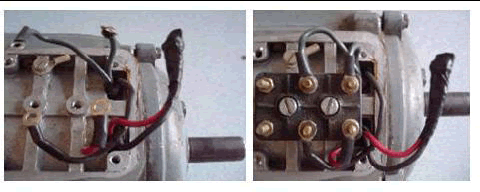

Klemens kablo bağlantısı |
|
Sarımı ve montajı bitirilmiş motor |
